Type MA Magnetic Contactor

電磁接觸器
Magnetic Contactor

MA系列電磁接觸器可用於交流電50~60HZ, 額定電流至600V, 連續通電容量至250A.
可與適當的熱過載電驛組合為馬達控制開關, 以保護操作中可能發生的過載.

MA type contactor is mainly used electric system with AC 50~60HZ, the maximum voltage 600V and maximum current 250A.

If properly combined with thermal overload relay, it can work as starter of motor to prevent overload.

　

請點擊以下型號觀看詳細內容 Click Type No. to view details.

　

　

型號 Type	額定電流AC3 Rated Current (A/HP)			連續通電容量 Cont. Current (AC1)	淨重 N/W (g)	輔助接點 Aux-contact	外觀尺寸 Outline Dimensions (mm)
型號 Type	220~240V	380~440V	550V	連續通電容量 Cont. Current (AC1)	淨重 N/W (g)	輔助接點 Aux-contact	A	B	C	AA	BA

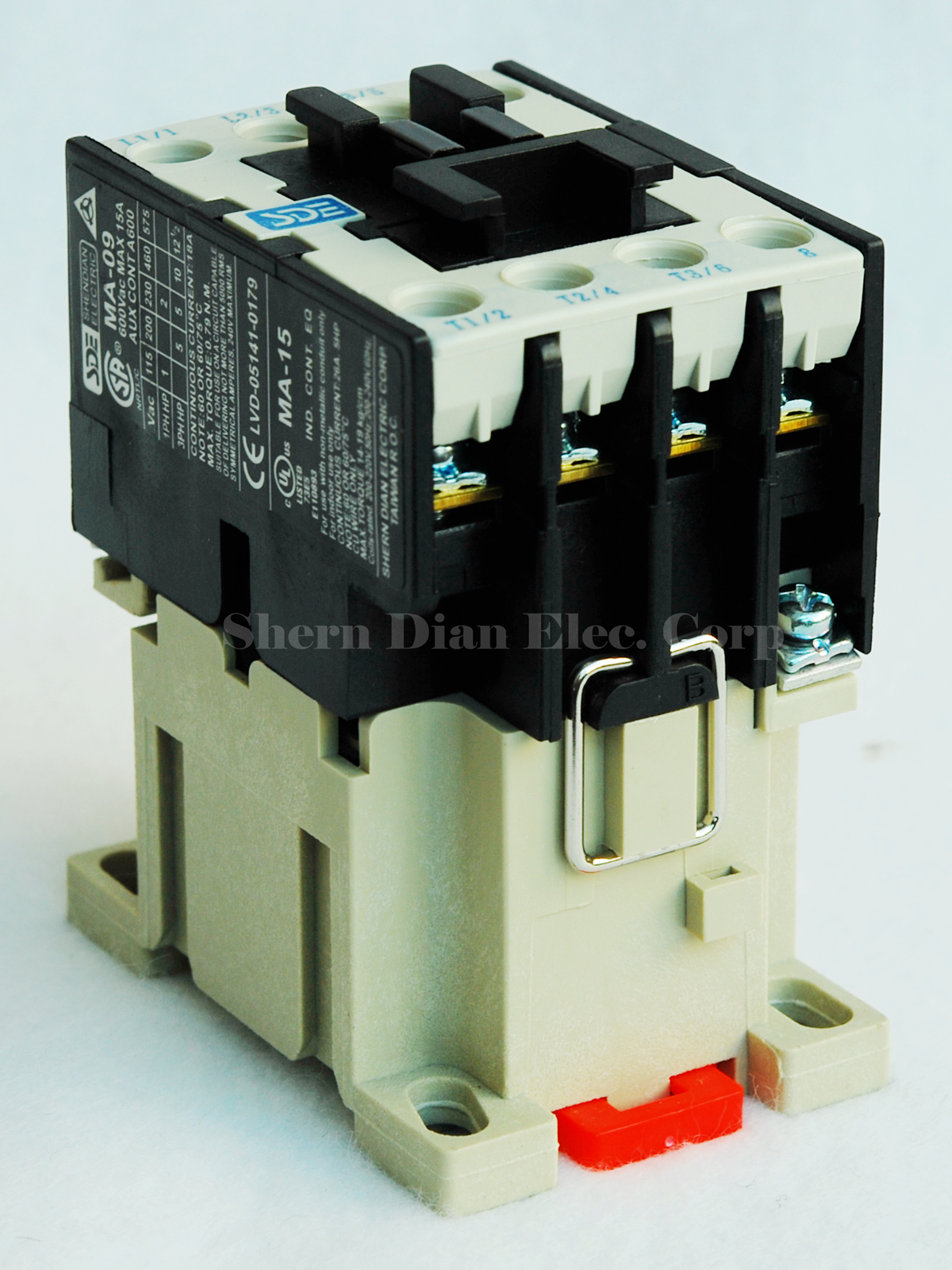

MA-09(S-A11)	10A	8A	7A	20A	295	1NO	66	80	45	35.6	52.5
MA-12(S-A12)	12A	10A	8A	26A	322	1NO	66	85	45
MA-15	15A	12A	10A	26A	295	1NO	66	80	45	35.6	52.5
MA-18(S-A21)	22A	18A	15A	32A	322	1NO 1N	66	85	45
MA-25(S-A21)	25A	20A	18A	40A	450		70	92	63	42	65

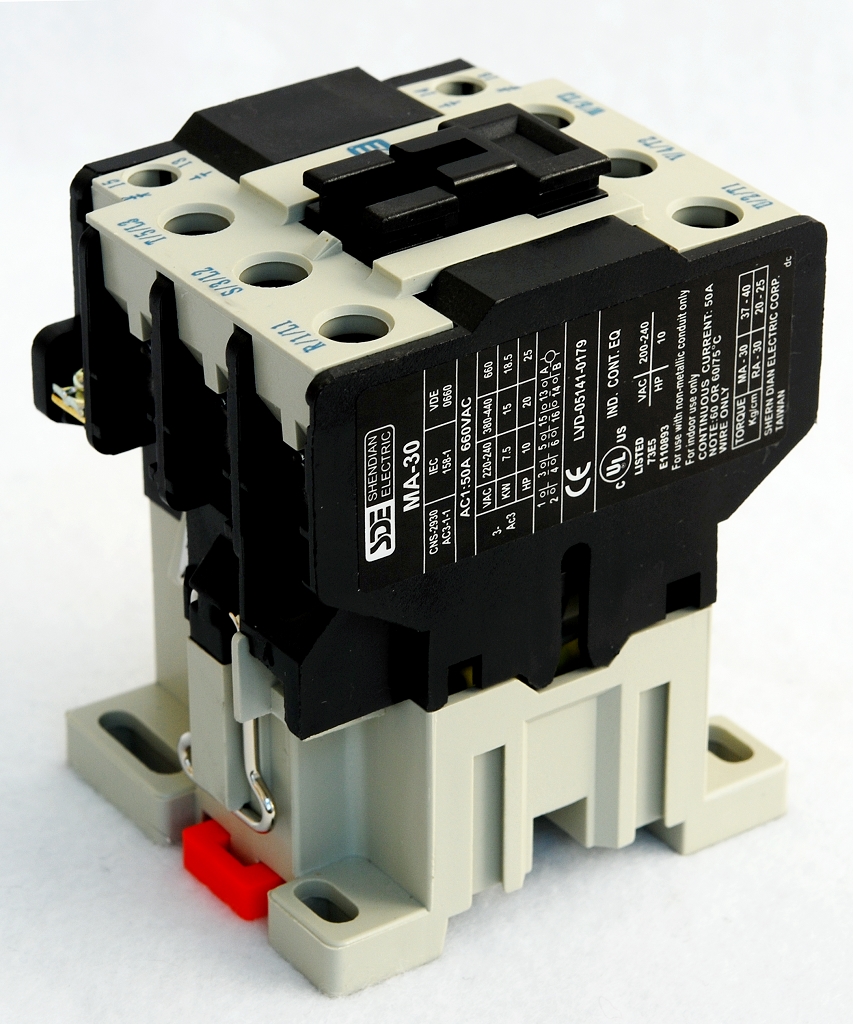

MA-30(S-A35)	35A	30A	25A	50A	450		70	92	63	42	65
MA-40(S-A50)	45A	40A	35A	70A	450		70	92	63	42	65

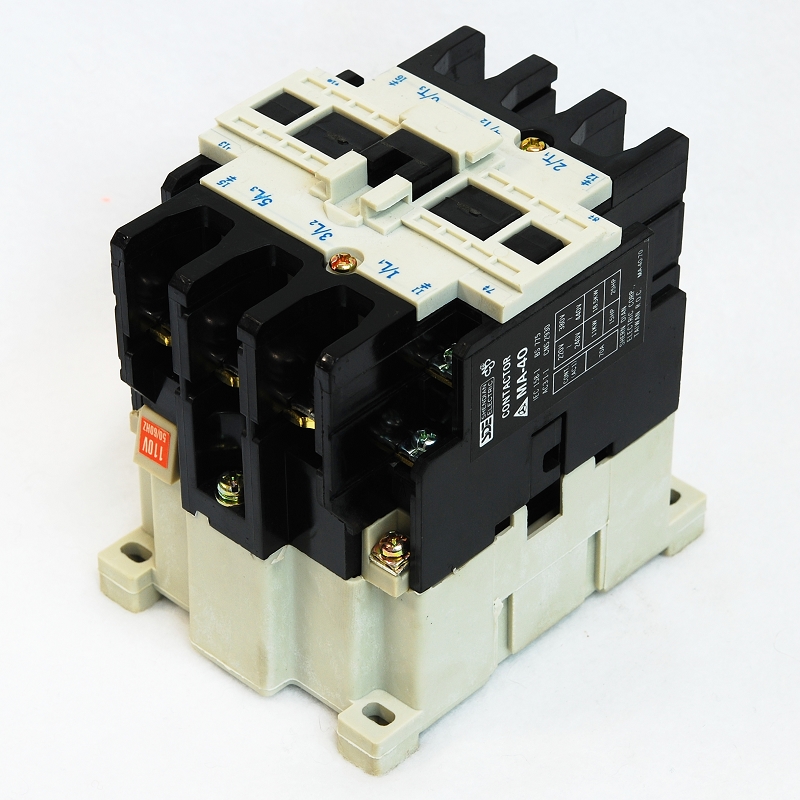

MA-55(S-A60)	55A	50A	43A	80A	1154	2NO 2NC	95	118	123	60	100
MA-65(S-A80)	65A	65A	60A	100A	1154		95	118	123	60	100
MA-85	85A	85A	70A	135A	1154		95	118	123	60	100
SA-100	40HP	75HP	75HP	150A	2600

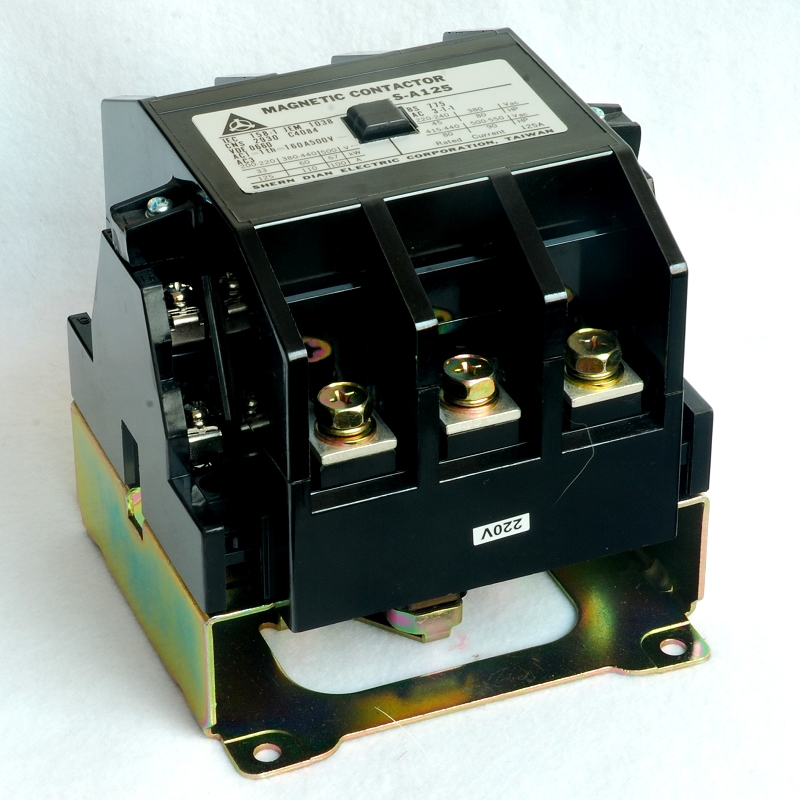

SA-125	45HP	80HP	90HP	160A	2600

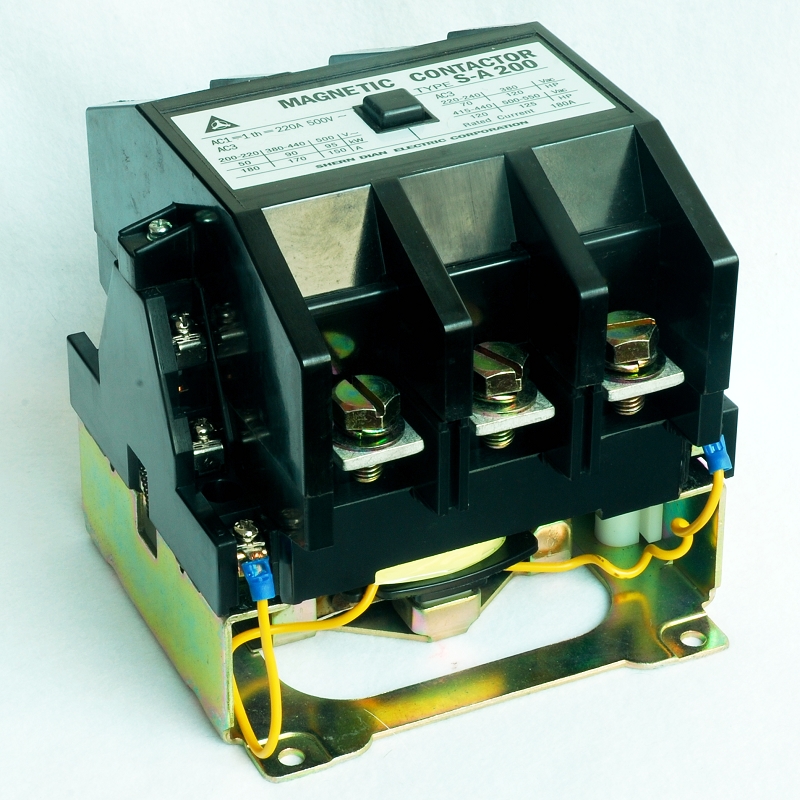

SA-200	70HP	120HP	125HP	220A	4800
SA-220	75HP	140HP	150HP	250A	4800

A:

Length

B:

Height

C:

Width

AA:

Hole for length

BA:

Hole for width

　
